鈦合金棒、鈦合金鍛件的固溶處理工藝(GJB 3763A-2004)
2020-02-25 14:53:27
490
固溶處理和時效是鈦合金的強化熱處理,目的是為了獲得強度高與塑性好的綜合性能固溶處理是把鈦及鈦合金加熱、保溫并快速冷卻到室溫的操作過程,為了達到快速冷卻,必須采用淬火方法,故有時也稱為固溶處理有兩種方式,即β固溶處理和α+β固溶處理,固溶處理是在轉變溫度以上30-100℃,保溫10~30min,空冷或水浮,主要適用于亞穩定β合金。α+β固溶處理是在轉變溫度以下30~60℃,保溫30~120min,水淬或油淬,主要適用于近α和α+β合金

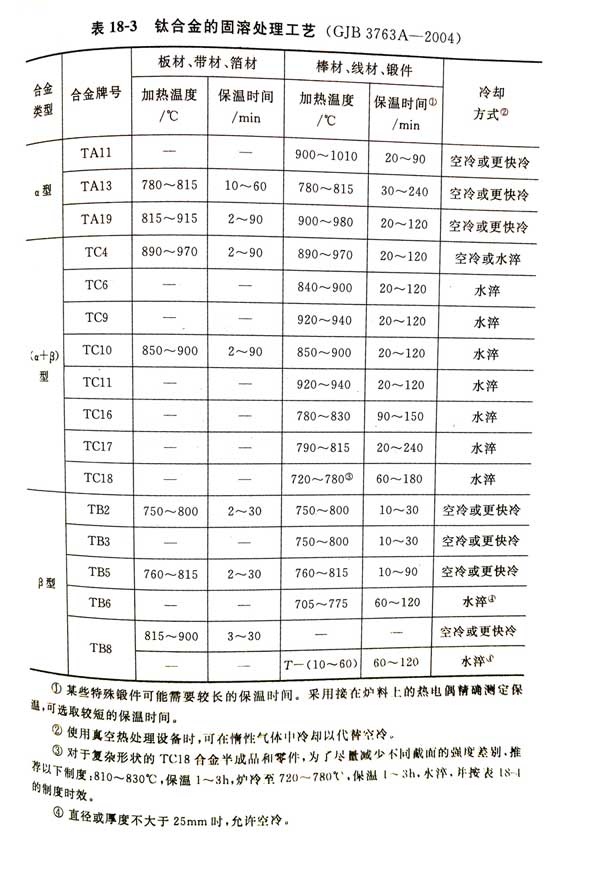

組合式工藝,第一步為固溶,第二步為時效,并按串聯方式行。這是一種綜合強化處理工藝,兩者互相影響。因此,在確定藝選擇時,需要兼顧合金成分、相變點、熱處理前的原始組織,以及熱處理設備等因素。表183是鈦的固溶處理工藝。
